概 述

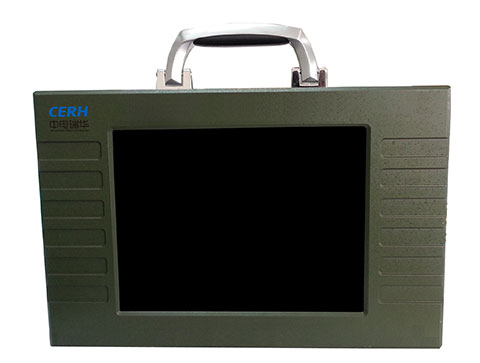

多功能軍用加固測控計算機不僅是一臺軍用加固機,更是一臺能提供多種輸入輸出接口的多功能測控計算機。

  特 點

全鋁密封機箱，軍用航插接口；SVGA液晶屏加觸摸屏；低功耗設計，無風扇，耐高低溫；高可靠，BIOS定制，板載內存，Embeded XP，C盤寫保護；寬電壓輸入：9-36V直流，提供被測設備開機瞬間電源跌落保護；多種接口：32路模擬量輸入、2路模擬量輸出、40 路開關量輸出、16路開關量輸入、8路雙向開關量和CAN通訊、定時器輸出輸入等；遠程網絡或就地USB數據存取；另可提供客制化服務。

1.1 應用領域

l  軍用設備測試系統、

l  公共安全、

l  石油勘探、

l  地質調查等特殊領域

1.2 性能指標

◆ 全鋁密封機箱，軍用航插接口，防水設計

◆ 人機交互接口

     10.4”SHARP液晶屏，分辨率：800*600

     AMT四線電阻觸摸屏

◆ 系統：Embeded XP，C盤寫保護

◆ 低功耗高可靠設計

     無風扇，耐高低溫，BIOS定制，板載內存

◆  模擬量輸入

l AD轉換器：AD7606

l 分辨率：16位

l 通道數：單端4*8路

l 輸入量程：±10V

l A/D轉換速率：全通道100ksps

l 轉換精度：±0.05%FSR

◆ 模擬量輸出

l DA轉換器：DAC7612

l 分辨率：12位

l 通道數：單端2路

l 輸出量程：0-4.095V

l D/A轉換速率：2Msps

l 轉換精度：±0.1%FSR

◆ 開關量輸入

l 通道數：16

l 電壓范圍：0-24V

l 光電隔離

l 隔離電壓：1500Vdc

◆ 開關量輸出

l 通道數：40

l 光電隔離

l 隔離電壓：1500Vdc

l 驅動能力：>100mA

◆ 雙向開關量

l 通道數：8

l 電壓范圍：0-5V

◆ 定時器輸出

l 通道數：3

l 電壓范圍：0-5V

l 頻率范圍：0-5000Hz

◆ 定時器輸入

l 通道數：3

l 電壓范圍：0-5V

l 頻率范圍：0-5000Hz

◆ CAN通訊：

l 通道數：1路

l 傳輸速度：高1M bps

l 傳輸模式：CAN2.0B

l 內置64字節FIFO

◆ 用戶擴展接口：

2*64芯歐式插座，2芯、4芯擰線端子

◆ 電源指標：

l 寬電壓輸入：9-36V直流

l 提供被測設備開機瞬間電源跌落保護

l 轉換效率90％

l 隔離電壓1500V

l 電源模塊金屬六面屏蔽封裝

l 短路保護（自動恢復）

◆ 其他指標

l 工作溫度：-40℃～85℃

l 濕度：40～90%

l 輸入電源：+24V/2A

l 重量：3KG
